一、檢測內容及要求
檢測內容：
產品的外觀、尺寸檢測
注明：機械零件檢測自動化設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

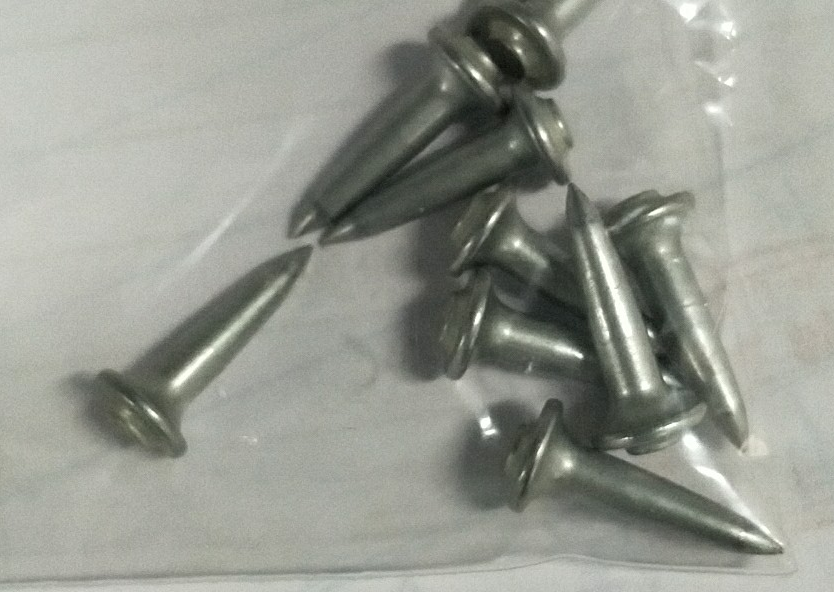

樣品圖：
頂部背光檢測不良品分析圖（X-C14）：NG 不良特征：少釘尖 分析結果：可檢
更多機械零件檢測自動化設備檢測工業產品外觀缺陷案例請登錄深圳思普泰克網站查閱：m.gzqmdj.com
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 蝴蝶釘頭 | 頂部背光 | 可檢 |
| 2 | 壓傷、變形 | 可檢 | |
| 3 | 釘尖缺失 | 可檢 | |
| 4 | 釘尖多料 | 可檢 | |
| 5 | 混料 | 可檢 | |
| 6 | 生銹 | 頂部正光 | 可檢 |
| 7 |
|
|
|
| 8 | 輕微釘尖多料 |
|
不可檢 |
注明：機械零件檢測自動化設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
樣品圖：
二、機械零件檢測自動化設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | SONY工業相機 | 2套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 2套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
|
| 7 | 光源 | 定制光學自適應光源 | 2套 |
|
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
|
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
|
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
|

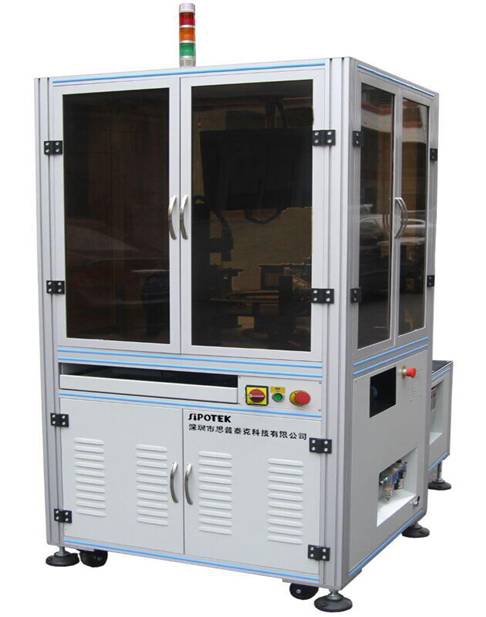

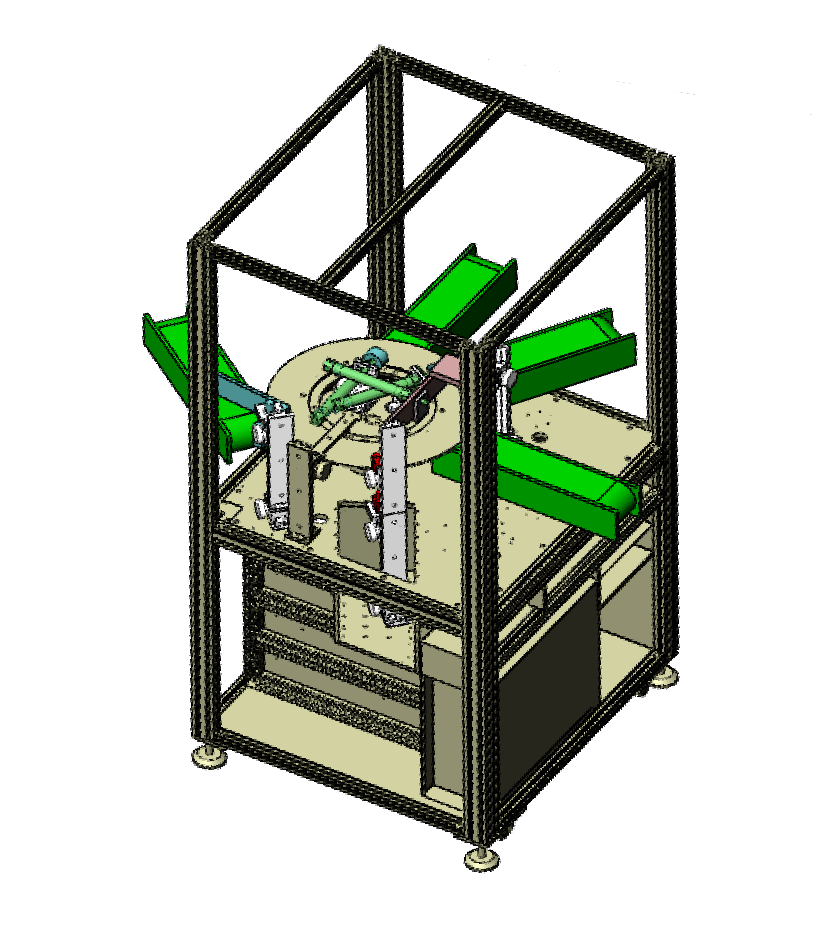

機械零件檢測自動化設備外觀3D立體圖
三、樣件測試圖片:

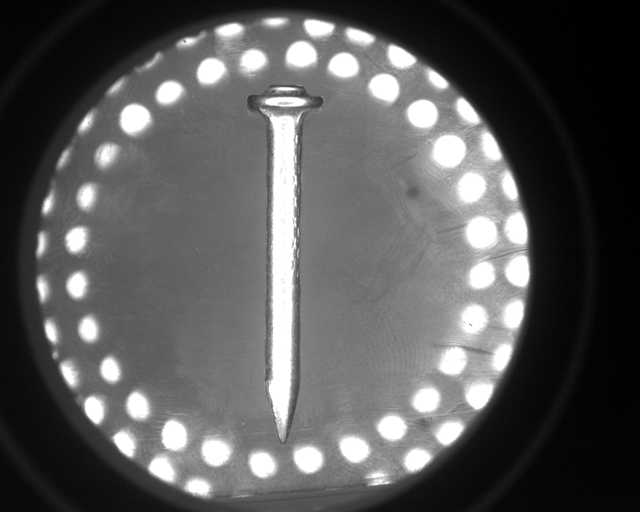

頂部正光檢測原圖：

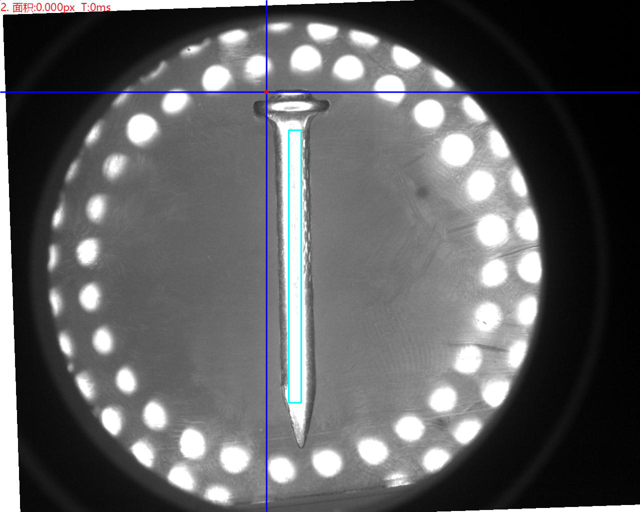

頂部正光檢測良品分析圖：OK

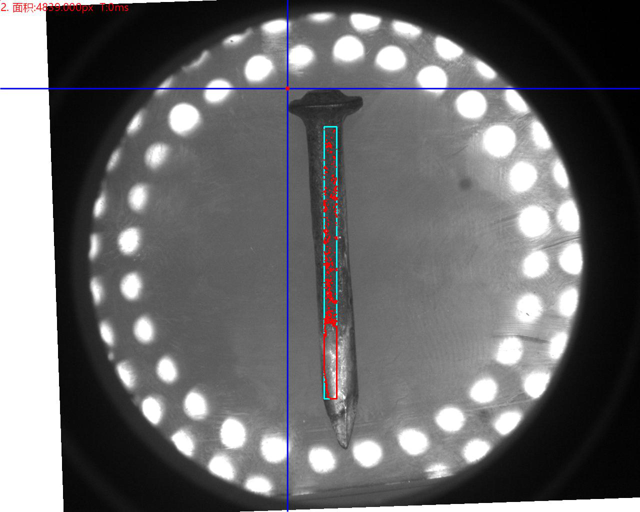

頂部正光檢測不良品分析圖：NG 不良特征： 生銹 分析結果：可檢

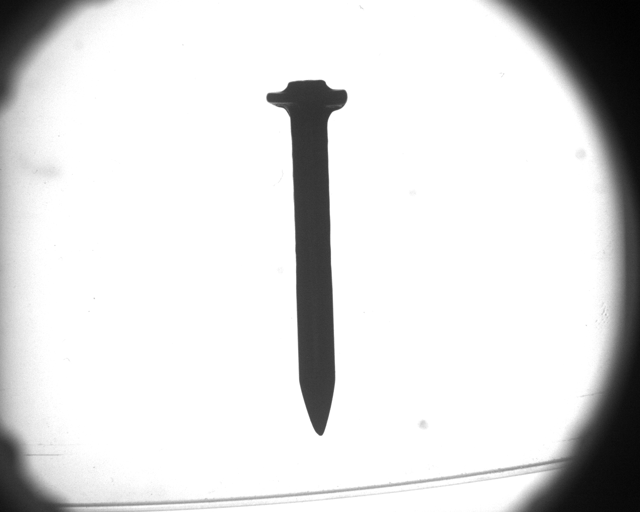

頂部背光檢測原圖（X-C27）：
頂部背光檢測良品分析圖（X-C27）：OK
頂部背光檢測不良品分析圖（X-C27）：NG 不良特征：蝴蝶釘 分析結果：可檢

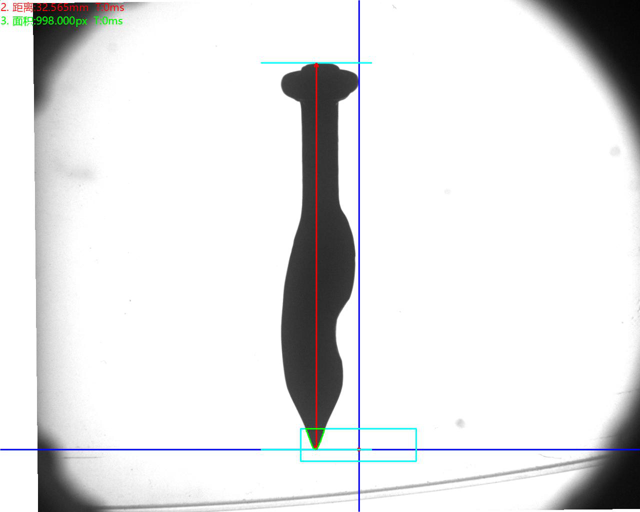

頂部背光檢測不良品分析圖（X-C27）：NG 不良特征：壓傷、變形 分析結果：可檢

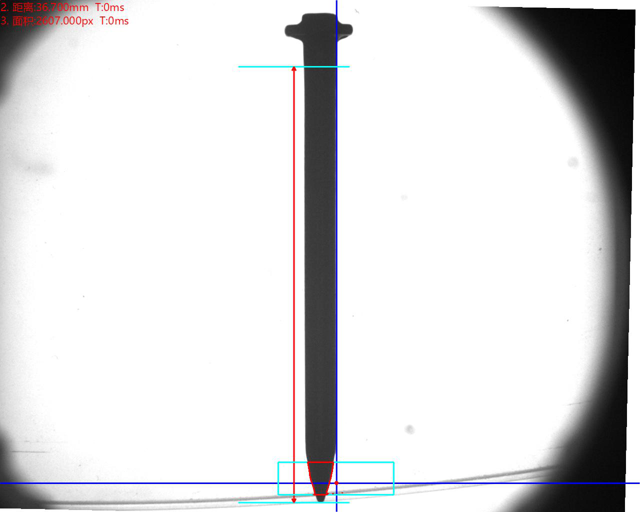

頂部背光檢測不良品分析圖（X-C27）：NG 不良特征：混料 分析結果：可檢

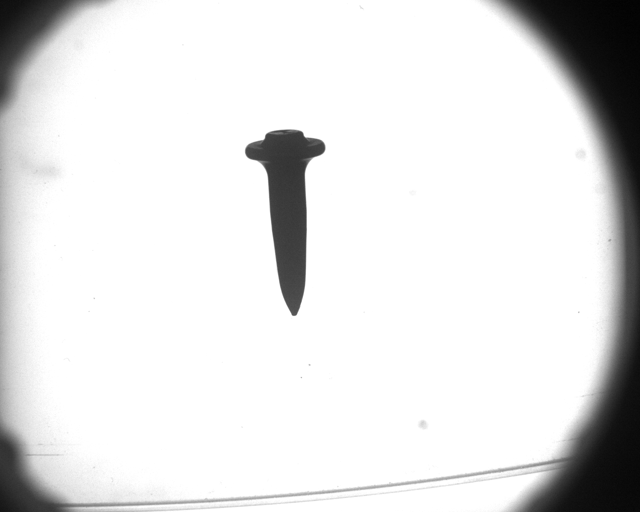

頂部背光檢測原圖（X-C14）：
三、樣件測試圖片:
頂部正光檢測原圖：
頂部正光檢測良品分析圖：OK
頂部正光檢測不良品分析圖：NG 不良特征： 生銹 分析結果：可檢
頂部背光檢測原圖（X-C27）：

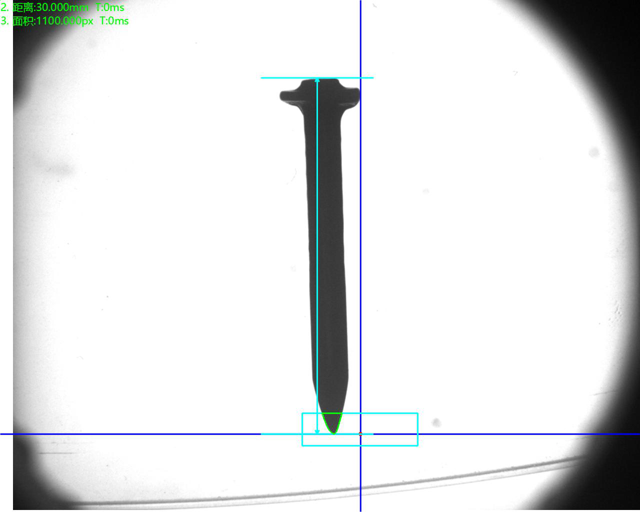

頂部背光檢測良品分析圖（X-C27）：OK
頂部背光檢測不良品分析圖（X-C27）：NG 不良特征：蝴蝶釘 分析結果：可檢
頂部背光檢測不良品分析圖（X-C27）：NG 不良特征：壓傷、變形 分析結果：可檢
頂部背光檢測不良品分析圖（X-C27）：NG 不良特征：混料 分析結果：可檢
頂部背光檢測原圖（X-C14）：
頂部背光檢測良品分析圖（X-C14）：OK

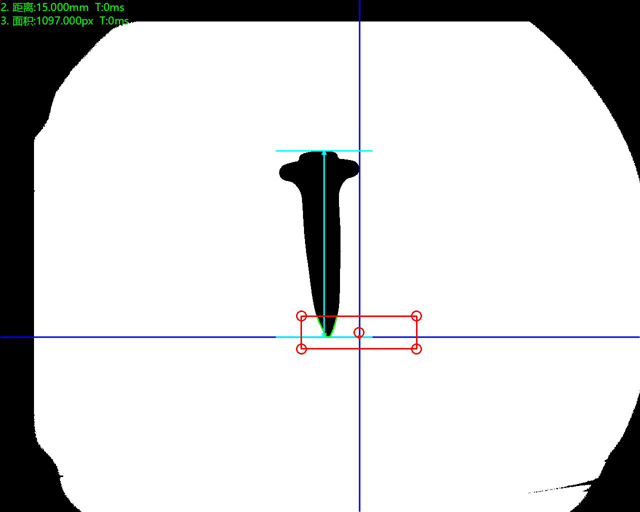

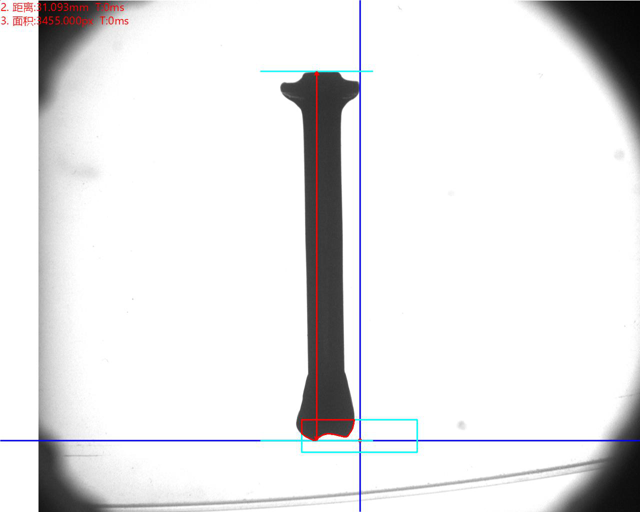

頂部背光檢測不良品分析圖（X-C14）：NG 不良特征：少釘尖 分析結果：可檢
