| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 裁切是否漏切 | 正光檢測 | 可檢 |
| 2 | 寬窄邊方向是否反方向 | 正光檢測 | 可檢 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于40件(取決于產品送料速度)。
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
四、樣件測試圖片:

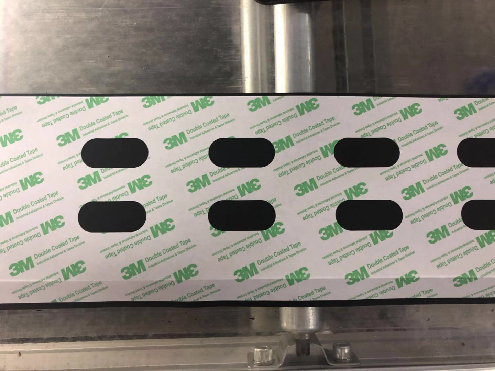

產品原圖：

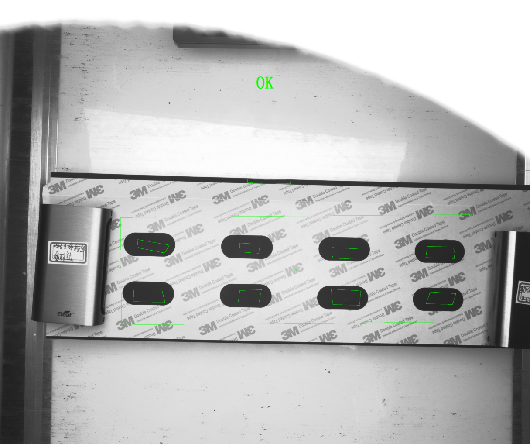

1.正光檢測良品分析圖：OK

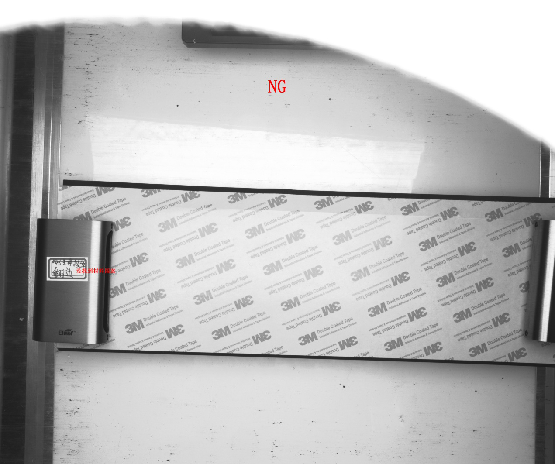

2.底部正光檢測不良品分析圖：NG 分析結果：可檢
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | ?？倒I(yè)相機 | 1套 |
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 1套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 1套 |
| 7 | 光源 | 定制光學自適應光源 | 1套 |
| 8 | 檢測平臺 | SIPOTEK定制框架 | 1套 |

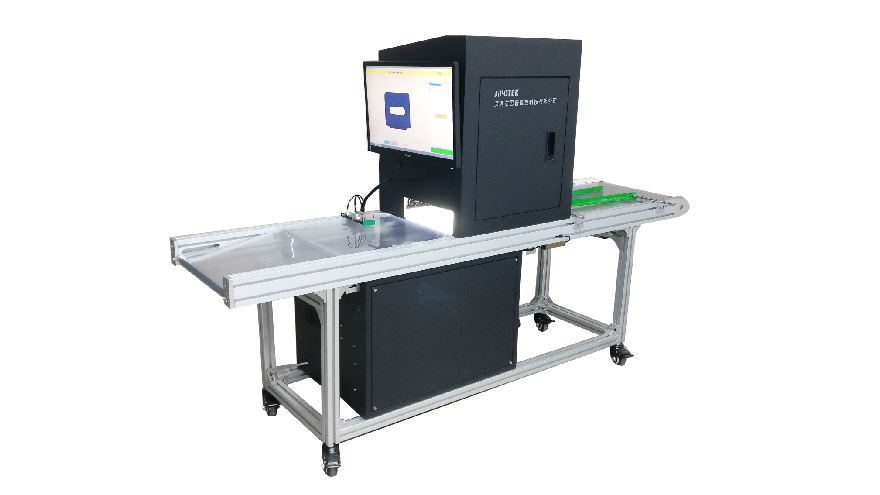

三、設備外觀3D立體圖
四、樣件測試圖片:
產品原圖：
1.正光檢測良品分析圖：OK
2.底部正光檢測不良品分析圖：NG 分析結果：可檢
