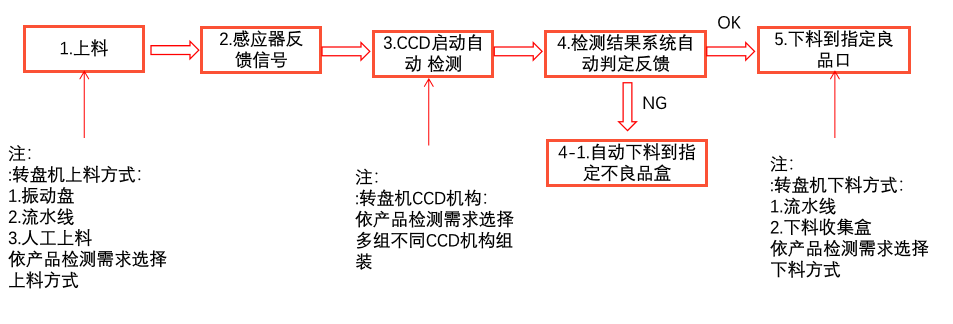

自動化視覺檢測設備采用機器視覺技術，通過工業相機獲取產品表面的圖像信息。然后，利用圖像處理技術對圖像進行分析處理，識別出產品表面的缺陷和瑕疵尺寸。最后，根據檢測結果對產品進行分類和篩選。接下介紹一款防塵硅橡膠套外觀缺陷視覺檢測方案。
一：檢測內容及要求

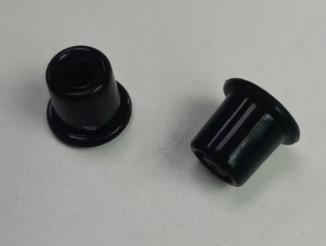

長10mm*寬13mm*高27mm的樣件的內卡位檢測
檢測內容：
1:背光檢測尺寸
2:正面檢測，側面檢測外觀
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.

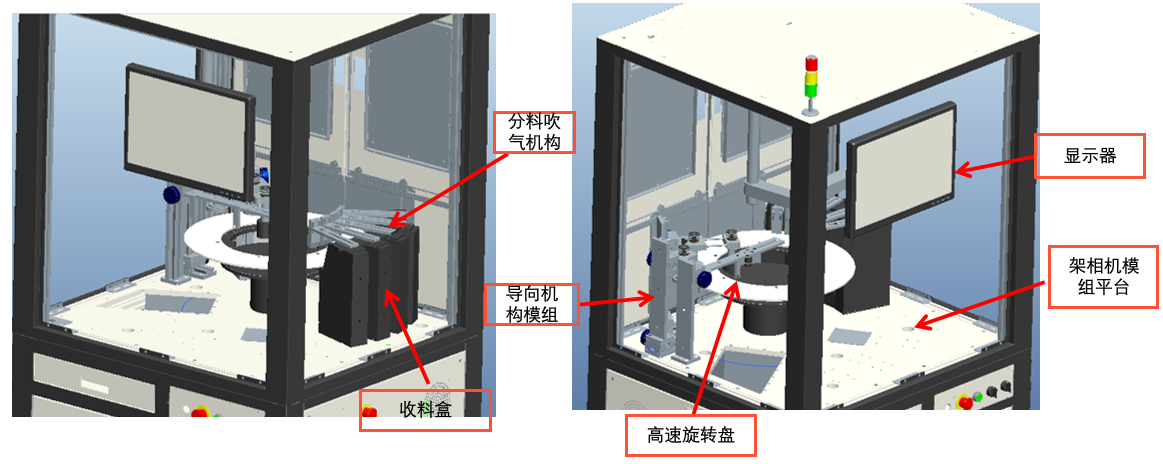

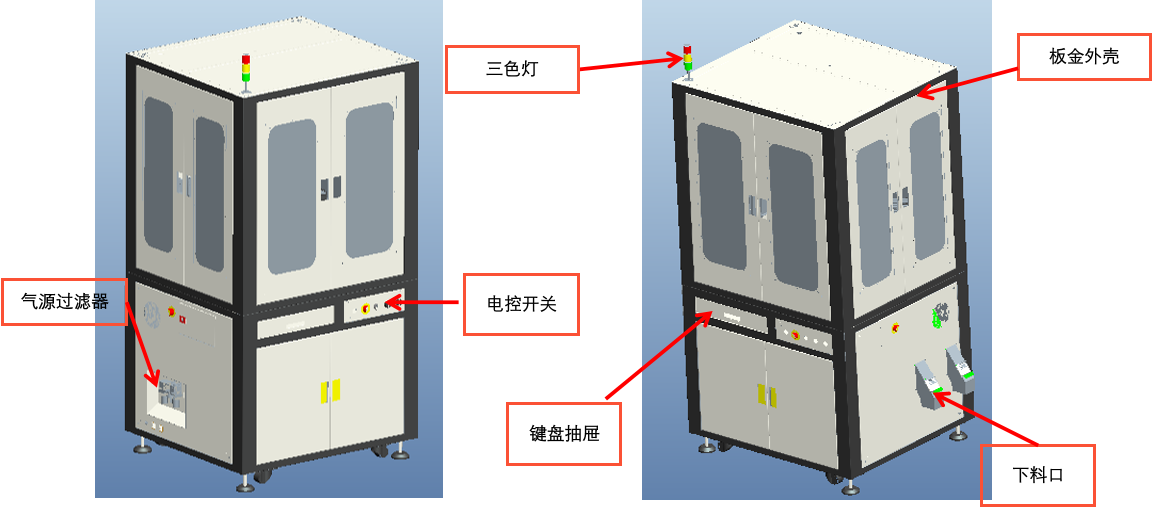

二、設備外觀－3D立體圖

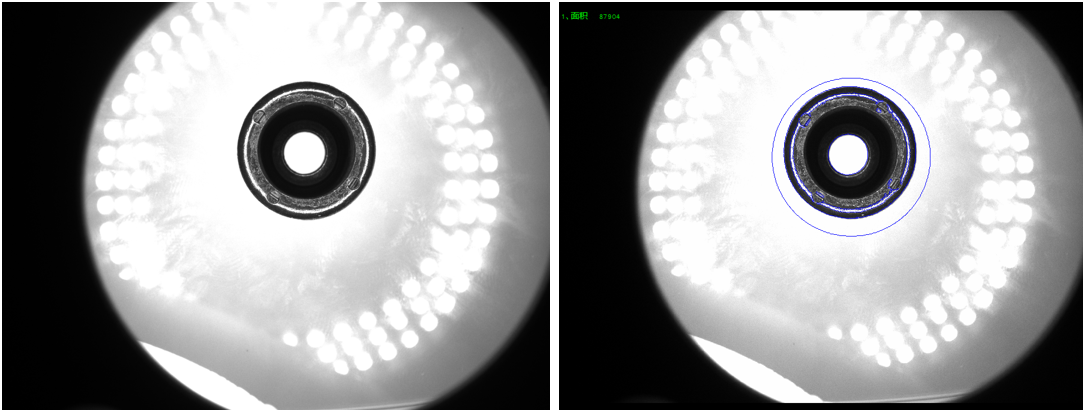

相機1、2頂、底部正光檢測OK品分析圖： 結論 ：AI可檢 特征：缺陷
相機1、2頂、底部正光檢測NG品分析圖： 結論 ：AI可檢 特征： 缺陷
相機1、2頂、底部正光檢測NG品分析圖： 結論 ：AI可檢 特征： 缺陷

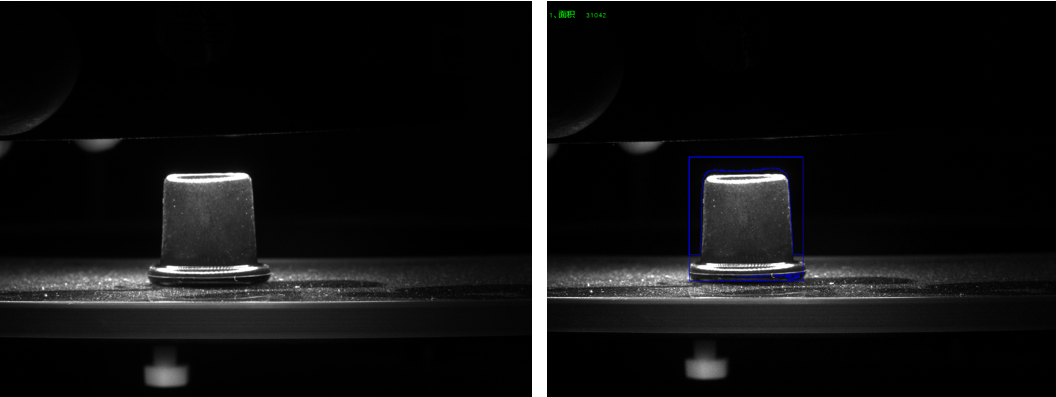

相機3、4、5、6側面正光檢測OK 品分析圖： 結論 ：AI可檢 特征：缺陷
相機3、4、5、6側面正光檢測NG 品分析圖： 結論 ：可檢 特征：缺陷

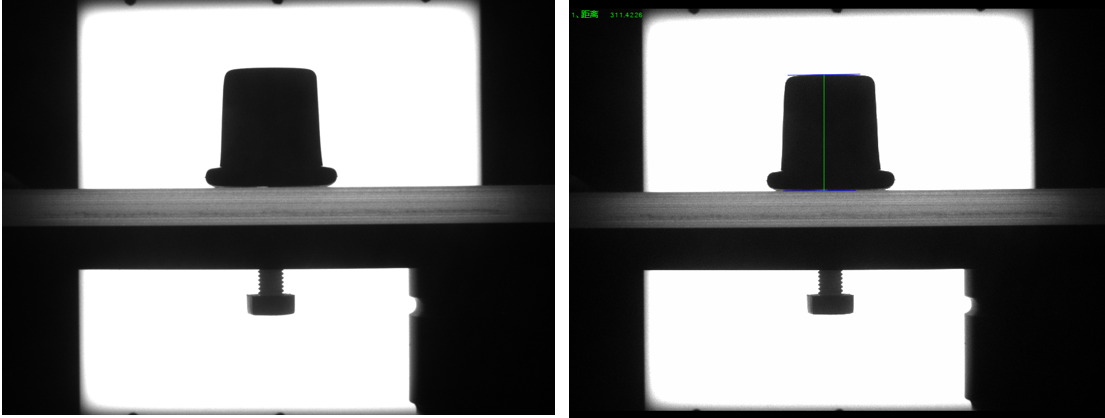

相機7側面背光檢測OK品分析圖： 結論 ：可檢 特征：高度尺寸
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 10-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
